11.9.3 Packet Tracer - VLSM-Entwurfs- und Implementierungspraxis
Komplette Lösung: https://itexamanswers.net/11-9-3-packet-tracer-vlsm-design-and-implementation-practice-answers.html
Szenario 1

Zielsetzung:
- Teil 1: Prüfen der Netzwerkanforderungen
- Teil 2: Entwurf des VSLM-Adressierungsschemas
- Teil 3: Zuweisen von IP-Adressen an Netzwerkgeräte und Überprüfen der Konnektivität
Teil 1: Überprüfen Sie die Netzwerkanforderungen
Schritt 1: Bestimmen Sie die Anzahl der benötigten Subnetze.

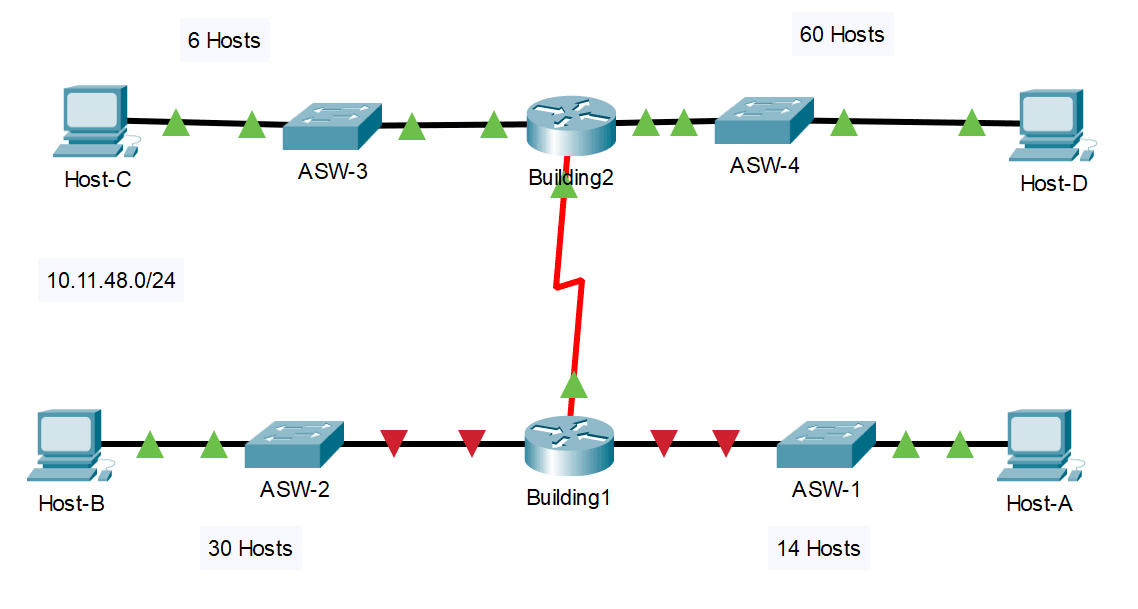

Sie werden die Netwerkadresse 10.11.48.0/24 in Subnetze unterteilen. Für das Netwerk gelten die folgenden Anforderungen:
- ASW-1 LAN benötigt
14Host-IP-Adressen - ASW-2 LAN benötigt
30Host-IP-Adressen - ASW-3 LAN benötigt
6Host-IP-Adressen - ASW-4 LAN benötigt
60Host-IP-Adressen
Wie viele Subnetze werden in dieser Netzwerktopologie benötigt? Antwort: 5
Schritt 2: Die Subnetzmaskeninformationen für jedes Subnetz bestimmen
a) Welche Subnetzmaske hat Platz für die Anzahl der für ASW-1 geforderten IP-Adressen? Antwort: 255.255.255.240/28
Wie viele nutzbare Host-Adressen werden von diesem Subnetz unterstützt? Antwort: 14 (10.11.48.97 - 10.11.48.110)
b) Welche Subnetzmaske hat Platz für die Anzahl der für ASW-2 geforderten IP-Adressen? Antwort: 255.255.255.224 /27
Wie viele nutzbare Host-Adressen werden von diesem Subnetz unterstützt? Antwort: 30 (10.11.48.65 - 10.11.48.94)
c) Welche Subnetzmaske hat Platz für die Anzahl der für ASW-3 geforderten IP-Adressen? Antwort: 255.255.255.248 /29
Wie viele nutzbare Host-Adressen werden von diesem Subnetz unterstützt? Antwort: 6 (10.11.48.113 - 10.11.48.118)
d) Welche Subnetzmaske hat Platz für die Anzahl der für ASW-4 geforderten IP-Adressen? Antwort: 255.255.255.192 /26
Wie viele nutzbare Host-Adressen werden von diesem Subnetz unterstützt? Antwort: 62 (10.11.48.1 - 10.11.48.62)
e) In welcher Subnetzmaske lassen sich die für die Verbindung zwischen Building1 und Building2 benötigten IP-Adressen unterbringen? Antwort: 255.255.255.252/30
Teil 2: Designen des VLSM Adress Schemas
Schritt 1: Unterteilen Sie das Netzwerk 10.11.48.0/24 entsprechend der Anzahl der Hosts je Subnetz.
a) Verwenden Sie das erste Subnetz, um das größte LAN unterzubringen.
b) Verwenden Sie das zweite Subnetz, um das zweitgrößte LAN unterzubringen.
c) Verwenden Sie das dritte Subnetz für das drittgrößte LAN.
d) Verwenden Sie das vierte Subnetz für das viertgrößte LAN.
e) Verwenden Sie das fünfte Subnetz, um die Verbindung zwischen Building1 und Building2 unterzubringen.
Schritt 2: Dokumentieren der VLSM-Subnetze
Vervollständigen Sie die Subnetz Tabelle, indem Sie die Subnetz-Beschreibung (z. ASW-1 LAN), die Anzahl der benötigten Hosts, dann die Netzwerkadresse für das Subnetz, die erste nutzbare Host-Adresse und die Broadcast-Adresse eintragen. Wiederholen Sie den Vorgang, bis alle Adressen aufgeführt sind.
| Subnetz-Beschreibung | Anzahl benötigter Hosts | Netzwerkadresse (CIDR) | Erste nutzbare Host-Adresse | Broadcast-Adresse |
|---|---|---|---|---|
| ASW-4 LAN | 60 | 10.11.48.0/26 | 10.11.48.1 | 10.11.48.63 |
| ASW-2 LAN | 30 | 10.11.48.64/27 | 10.11.48.65 | 10.11.48.95 |
| ASW-1 LAN | 14 | 10.11.48.96/28 | 10.11.48.97 | 10.11.48.111 |
| ASW-3 LAN | 6 | 10.11.48.112/29 | 10.11.48.113 | 10.11.48.119 |
| WAN Link | 2 | 10.11.48.120/30 | 10.11.48.121 | 10.11.48.123 |
Schritt 3: Dokumentieren des Addressierungsschemas
- Weisen Sie die ersten nutzbaren IP-Adressen für Building1 für die zwei LAN Verbindungen und die WAN Verbindung zu.
- Weisen Sie die ersten nutzbaren IP-Adressen für Building2 für die zwei LAN Verbindungen und die WAN Verbindung zu. Weisen Sie die letzte nutzbare IP-Adresse der WAN-Verbindung zu.
- Weisen Sie die zweiten nutzbaren IP-Adressen den Switchen zu.
- Weisen Sie die letzten nutzbaren IP-Adressen den Hosts zu.
| Gerät | Schnittstelle | IP-Adresse | Subnetzmaske | Standard Gateway |
|---|---|---|---|---|
| Building1 | G0/0 | 10.11.48.97 | 255.255.255.240 | N/A |
| Building1 | G0/1 | 10.11.48.65 | 255.255.255.224 | N/A |
| Building1 | S0/0/0 | 10.11.48.121 | 255.255.255.252 | N/A |
| Building2 | G0/0 | 10.11.48.113 | 255.255.255.248 | N/A |
| Building2 | G0/1 | 10.11.48.1 | 255.255.255.192 | N/A |
| Building2 | S0/0/0 | 10.11.48.122 | 255.255.255.252 | N/A |
| ASW1 | VLAN 1 | 10.11.48.98 | 255.255.255.240 | 10.11.48.97 |
| ASW2 | VLAN 1 | 10.11.48.66 | 255.255.255.224 | 10.11.48.65 |
| ASW3 | VLAN 1 | 10.11.48.114 | 255.255.255.248 | 10.11.48.113 |
| ASW4 | VLAN 1 | 10.11.48.2 | 255.255.255.192 | 10.11.48.1 |
| Host-A | NIC | 10.11.48.110 | 255.255.255.240 | 10.11.48.97 |
| Host-B | NIC | 10.11.48.94 | 255.255.255.224 | 10.11.48.65 |
| Host-C | NIC | 10.11.48.118 | 255.255.255.248 | 10.11.48.113 |
| Host-D | NIC | 10.11.48.62 | 255.255.255.192 | 10.11.48.1 |
Teil 3: Zuweisen von IP-Adressen an Netzwerkgeräte und Überprüfen der Konnektivität
Die meisten IP-Adressen sind in diesem Netzwerk bereits konfiguriert. Implementieren Sie die folgenden Schritte, um die Adresskonfiguration abzuschließen.
Schritt 1: IP-Adressen an LAN-Schnittstellen von Building1 konfigurieren
en
conf t
int g0/0
ip add 10.11.48.97 255.255.255.240
no shut
int g0/1
ip add 10.11.48.65 255.255.255.224
no shut
exitSchritt 2: Konfigurieren der IP-Adressierung auf ASW-3 einschließlich des Standardgateways
en
conf t
int vlan 1
ip add 10.11.48.114 255.255.255.248
no shut
ip def 10.11.48.113
exitSchritt 3: Konfigurieren der IP-Adressierung auf Host-D einschließlich des Standardgateways
- IP-Adresse:
10.11.48.62 - Subnetzmaske:
255.255.255.192 - Standard Gateway:
10.11.48.1
