Bildaufnahme

Bilderzeugung

• Komponentenanordnung
• Röntgen
• Ultraschall
• Computertomographie
• Reflexionslaufzeit

Bildbearbeitung

• Kalibrierung
• Registrierung
• Grauwertmodifikation
• Filterung
• Entfaltung

Bildauswertung

• Merkmalsextraktion
• Klassifikation
• Segmentierung

Bilder als diskrete Funktion

• Quadratische (rechteckige) Bilder
  • 4-Nachbarschaft: Pixel haben eine gemeinsame Kante
  • 8-Nachbarschaft: Pixel haben eine gemeinsame Kante oder einen gemeinsamen Eckpunkt
• Pfad
  • Folge von benachbarten Pixlen, die eine Homogenitätsbedingung erfüllen
• Zusammenhängendes Gebiet
  • Menge aller Pixel zwischen denen Pfade existieren

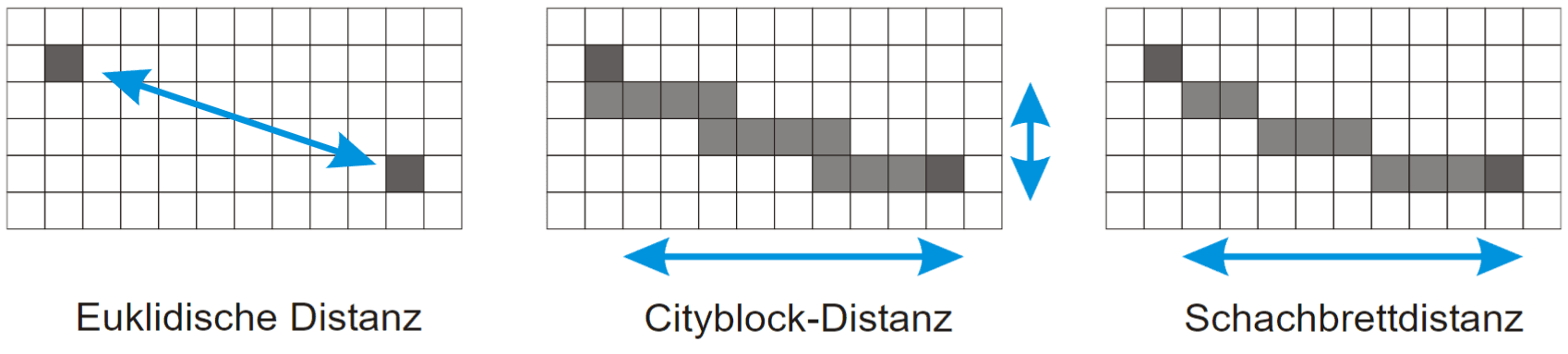

Abstandsmaße

• Euklidische Distanz
  • $d_{Euklid}(p, q) = \sqrt{(x_p - x_q)^2 + (y_p - y_q)^2}$
• Cityblock Distanz
  • $d_{Cityblock}(p, q) = |x_p - x_q| + |y_p - y_q|$
• Schachbrett Distanz
  • $d_{Chessboard}(p, q) = \max(|x_p - x_q|, |y_p - y_q|)$
